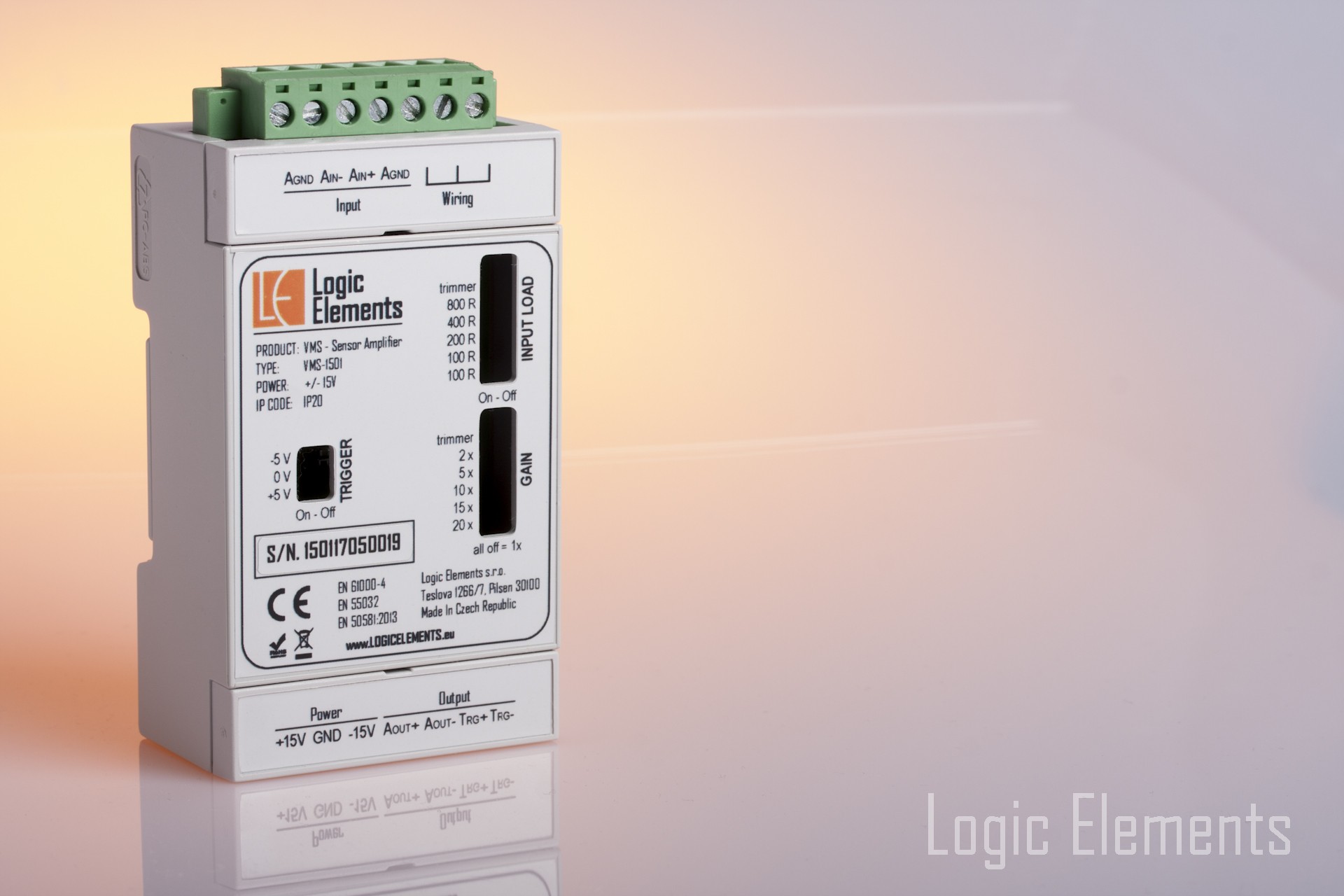

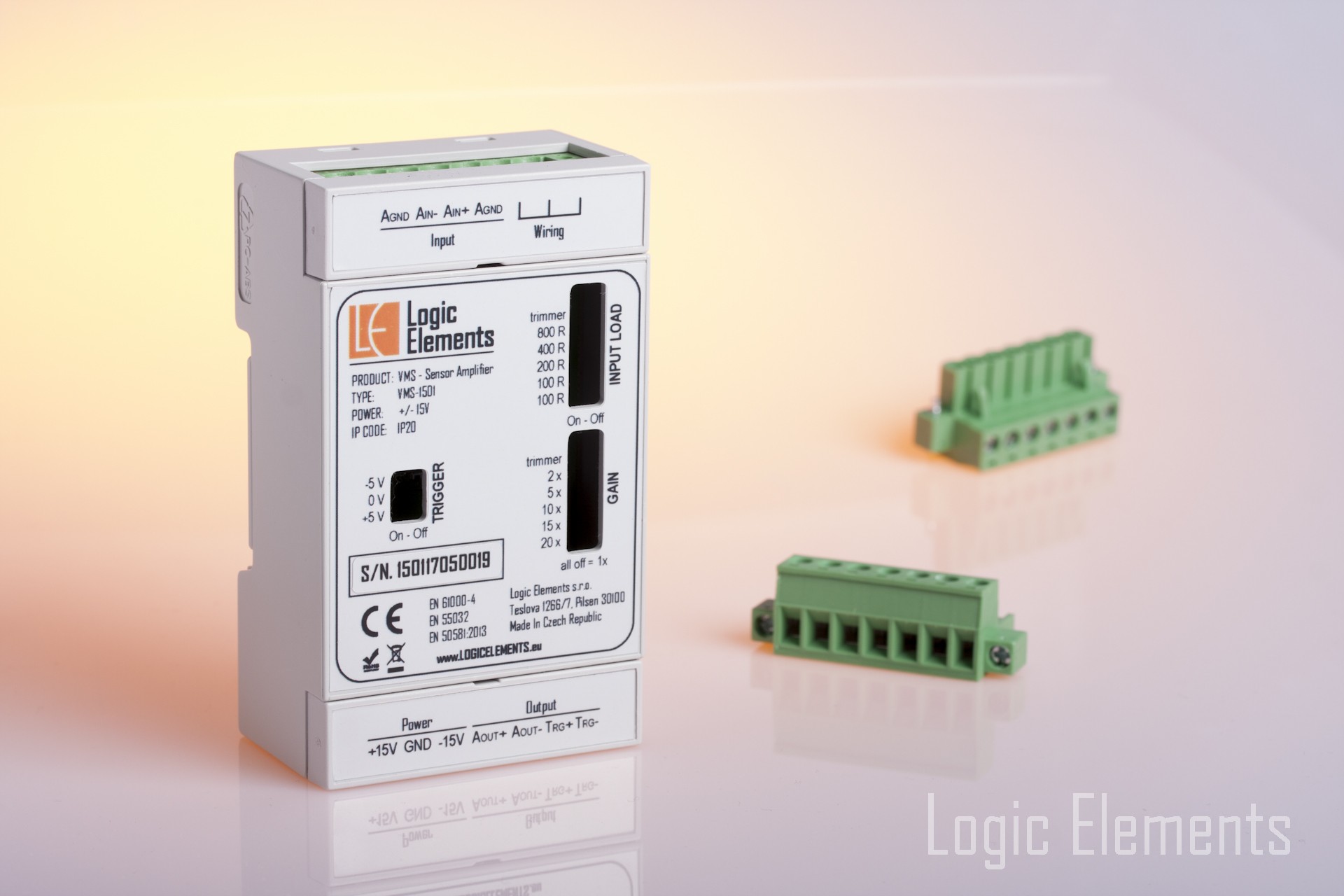

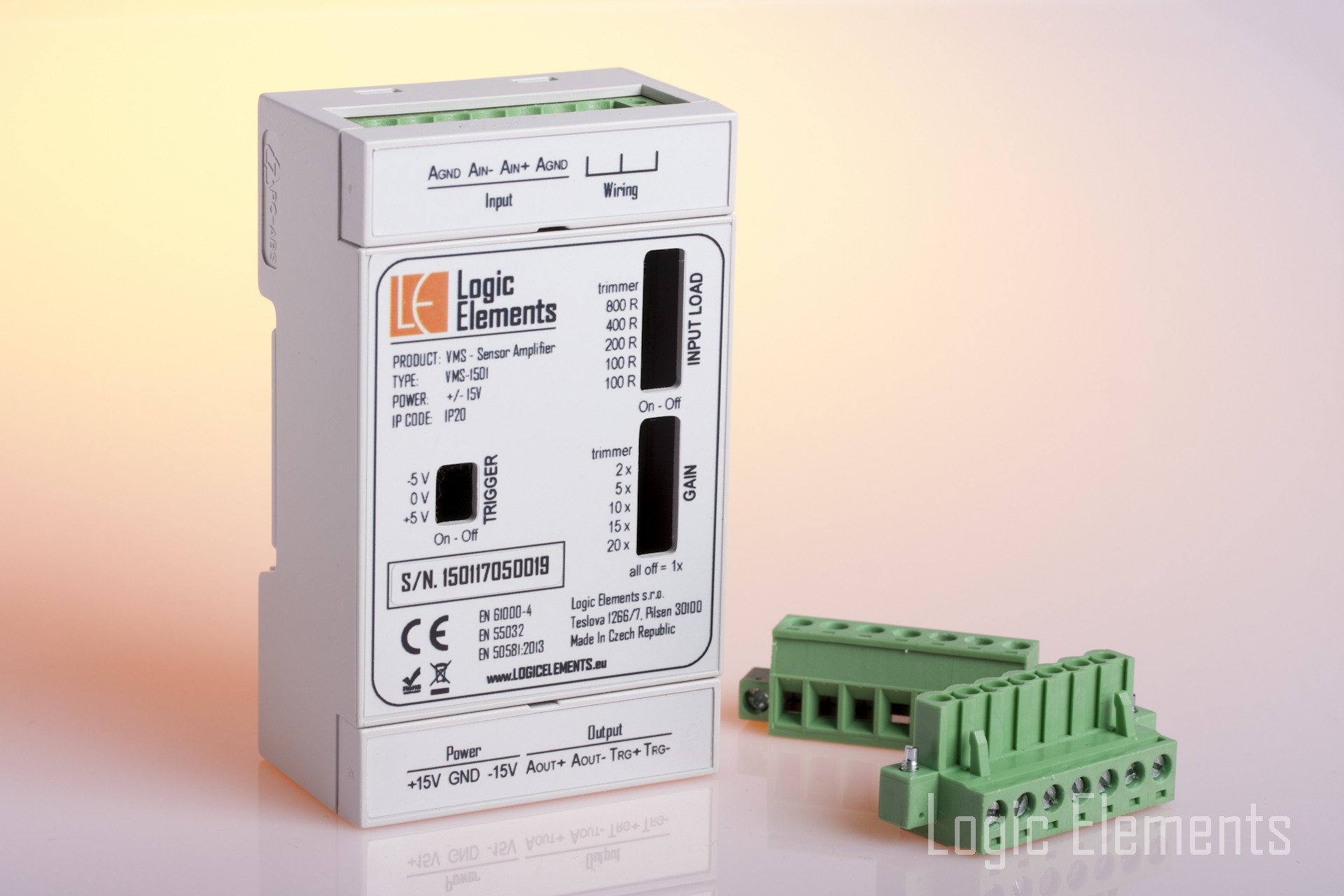

Při práci s indukčními senzory je klíčové především zesílení prvotního nízkoúrovňového signálu v měřícím řetězci. To je také důvod, proč věnujeme prvnímu stupni zesílení zvláštní pozornost a proč jsme vyvinuli náš produkt VMS-1501. Díky němu máme plnou kontrolu nad celým měřícím řetězcem, jsme schopni reflektovat specifická nastavení pro každý jeden senzor, jenž se pochopitelně liší v závislosti na způsobu instalace senzoru, délce kabelového vedení nebo způsobu uložení vůči pozici lopatky.
Zesilovač VMS-1501 umožňuje výběr z několika výstupních signálů a to prahovaný diferenciální digitální signál, diferenciální analogový signál přímo ze senzoru nebo oba najednou. Je zřejmé, že původní impedančně posílený analogový signál umožňuje především komplexnější signálové zpracování a pokročilé analýzy v kartě FE jakou je například víceúrovňové prahování. Na druhé straně prahovaný digitální signál lze s výhodou využít v situacích, kdy je k dispozici uniformní signál typu fázová značka, který sám o sobě nenese žádnou přidanou informaci a není potřeba jej složitě analyzovat. Pro více informací se prosím podívejte na náš související produkt FE karta.

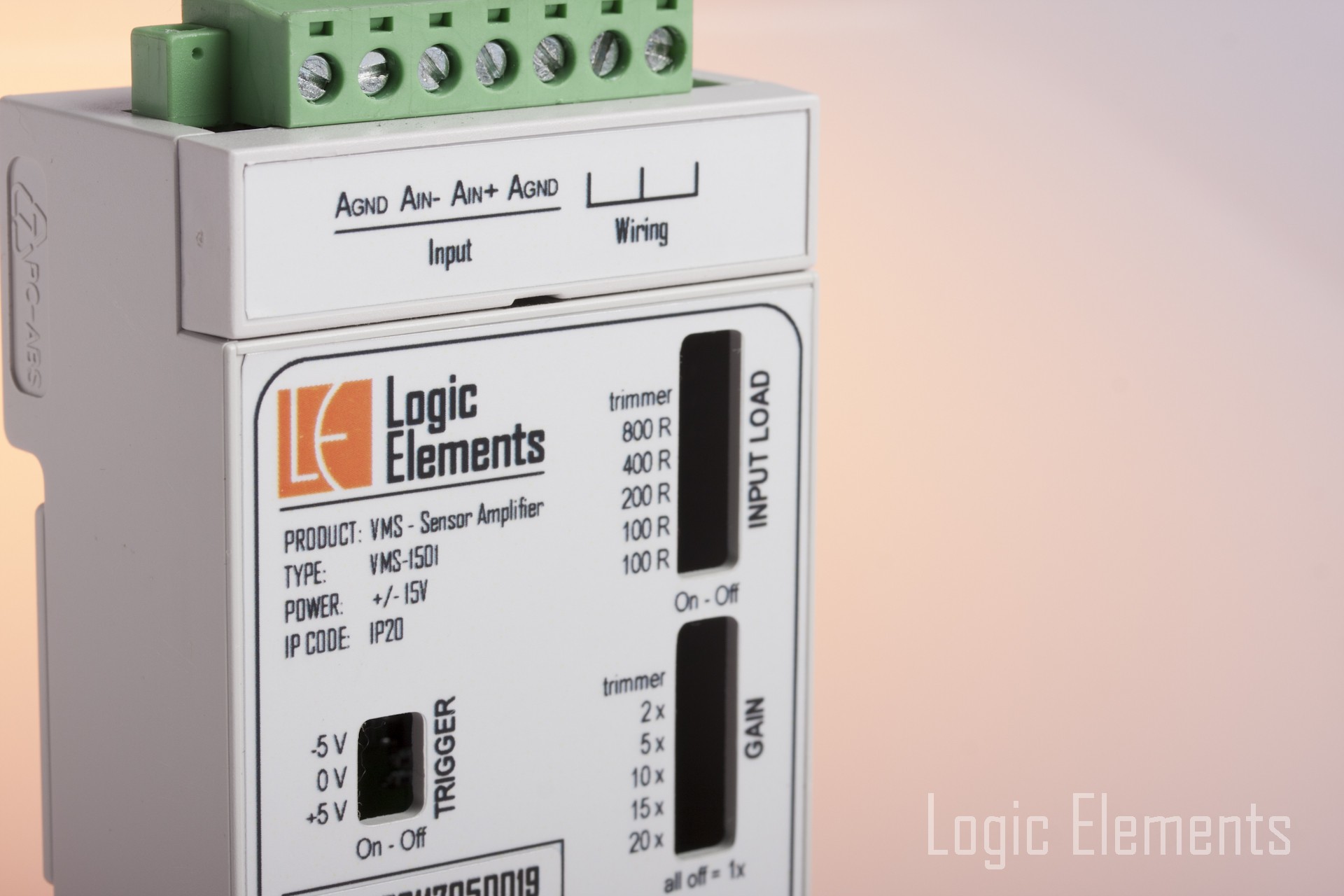

Zesilovač VMS-1501 umožňuje nastavení zesílení v rozmezí 1x až 20x. V případě použití digitálního signálu lze volit tři úrovně prahování a to -5V, 0V a +5V.
| Parametr | Hodnota |
|---|---|
| Upevnění | 35/7.5 (DIN 46277, EN 50022) |
| Šířka | 3 moduly |
| Napájení | +/- 15V DC |
| Počet vstupů | 1 |
| Počet výstupů | 2 |
| Rozsah zesílení | 1x až 20x |
| Vstupní impedance | 100R až 1600R |
